Instandhaltung von Schienenfahrzeugen

Mehrspannungsprüfanlage (MSPA)

Länderspezifische Fahrleitungsspannungen testen

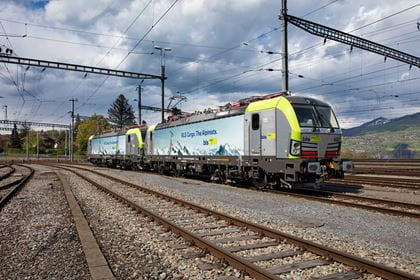

Die Anlage dient zur Instandhaltung von Mehrsystemlokomotiven. So können nach Revisionen, Reparaturen, Umbauten und Inbetriebsetzungen an Mehrsystemlokomotiven die nötigen Tests mit den wichtigsten Fahrleitungsspannungen Europas vorgenommen werden. In Funktion der gewählten Fahrleitungsspannungen werden auch die länderspezifischen Zugsicherungssysteme in Betrieb genommen und getestet.

Unsere Infrastruktur

Vier Prüfspannungen – eine Prüfanlage

Die MSPA ist am regionalen 16-kV-Netz angeschlossen. Mit zwei Transformatoren wird die Spannung auf 25 kV und 1.172 kV transformiert, welche die 25-kV-Schaltanlage resp. die 1.5-kV / 3-kVGleichrichtanlage versorgt. Das 15-kV-System ist direkt am Bahnnetz der BLS Netz AG angeschlossen.

Eine Kabelrohranlage verbindet die verschiedenen Spannungssysteme mit einem zentralen Schaltposten im Gleisbereich. Von diesem wird die gewünschte Prüfspannung via Kabelverbindung zur Deckenstromschiene im Prüffeld geführt, wo die Lokomotiven getestet werden können. Sämtliche Prüfspannungen können vollautomatisch von einem Bedienplatz angewählt werden.

Eine Wagenvorheizanlage für 1.5kV und 3kV DC wird ebenfalls von der Mehrspannungsprüfanlage gespeist. Auf diese Weise können Heizung und Klimaanlage der internationale Reisezugwagen des RIC-Regimes geprüft werden.

Unsere Leistungen

Wir haben umfangreiche Erfahrungen und auch die Zertifikate mit den länderspezifischen Tests der Loks und Zugsicherungssysteme von der Schweiz, Italien, Deutschland, Österreich und der Niederlande.

Folgende Spannungen können simuliert werden:

  • 15kV AC, 16.7Hz
  • 3kV DC
  • 1.5kV DC
  • 25kV AC, 50Hz

Ihr Nutzen

  • Mehrere Zugsicherungssysteme gleichzeitig verfügbar
  • Einfacher Zugang zur Werkstatt
  • Flexible Terminplanung

Standort & Kontakt

Wir kennen und verstehen die Bedürfnisse im Personen- und Güterverkehr und freuen uns, wenn wir unsere Erfahrung auch in Ihrem Auftrag einsetzen können.

Ihr Ansprechpartner



Standort der Ausführung

Im Kompetenzzentrum für Infrastrukturfahrzeuge in Spiez verfügen wir über die notwendige Ausstattung und das erforderliche Fachwissen, um länderspezifische Fahrleitungsspannungen fachgerecht zu testen.
